SPX Flow SRT5 Hidrolik Saplama Gerdirme
1.500 k.N Hidrolik Saplama Gerdirme, Yay Dönüşlü,
[M52-M70], 2“ - 2.3/4“
| SPX Kodu | SRTAS050001 |
| Çalışma Basıncı | 1500 Bar |
| Kriko Tipi | Yay Dönüşlü |
| Kapasite | 150 Ton |
| Kapasite | 1500 k.N |
| Saplama Metric | M52 - M70 |
| Saplama İnç | 2" - 2.3/4" inch |
| Strok | 10 mm |
| Etki Alanı | 100 cm² |
| Dış Çap | 175,5 mm |
| Cihaz Ağırlığı | 13.8 kg |
| Marka - Menşei | SPX Flow - USA |
Ürünlerimize aşağıdaki iletişim formunu doldurarak ya da 0312 386 1464 numaralı destek hattımızı arayarak kolayca ulaşabilirsiniz...
Ürün hakkında genel bilgilerÖzellikler
-
Kapasite k.N 160 ~ 4.100 k.N
-
Kapasite 35.971 ~ 921.762 Lbf
-
Saplama ölçüsü metrik M20 ~ M115
-
Saplama ölçüsü imperial 3/4” ~ 4.1/2”
-
Yay dönüşlü 1500 bar hidrolik sistem
-
Bütün krikolarda piston stroku 10mm
-
Strok aşım uyarı ve koruma sistemi
-
Piston kriko otomatik hizalama özelliği
-
Bütün krikolarda çift kaplin standart
-
ANSI B16.5/BS1560/API flanş uyumlu
-
Menşei USA, üretici SPX FLOW
-
Türkiye’de teknik servis hizmeti
Kapasite k.N 160 ~ 4.100 k.N
Kapasite 35.971 ~ 921.762 Lbf
Saplama ölçüsü metrik M20 ~ M115
Saplama ölçüsü imperial 3/4” ~ 4.1/2”
Yay dönüşlü 1500 bar hidrolik sistem
Bütün krikolarda piston stroku 10mm
Strok aşım uyarı ve koruma sistemi
Piston kriko otomatik hizalama özelliği
Bütün krikolarda çift kaplin standart
ANSI B16.5/BS1560/API flanş uyumlu
Menşei USA, üretici SPX FLOW
Türkiye’de teknik servis hizmeti
.jpg)
Ürün hakkında teknik özelliklerTeknik Özellikler
SPX SRT Serisi Yaylı Saplama Gerdirmeler
Yay dönüşlü hidrolik saplama gerdirmeler işlem süresini kısaltarak daha verimli ve emniyetli çalışma imkanı sunar. Standart saplama gerdirmelerde işlem sonrasında pistonların el kuvvetiyle yuvalarına sokulması gerekir. Bu da çoklu flanş uygulamalarında uzun zaman alır. Yay dönüşlü krikolarda basınç düştüğünde pistonlar otomatik olarak yuvasına geri döner. Bütün sistem çok kısa sürede bir sonraki işleme hazır olur. Özellikle kademeli gerdirme işlemlerinde bu özellik son derece önemlidir.

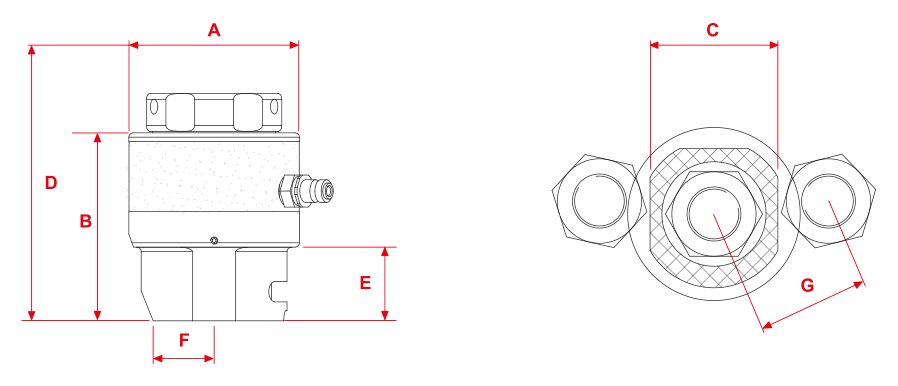

| Model | Kapasite | Saplama Ölçüsü | Somun | Diş Adımı | Etki Alanı | A | B | C | D | E | F | G | Ağırlık | |
| No | k.N | metrik | Adaptör Set No. | mm | mm | cm² | mm | mm | mm | mm | mm | mm | mm | kg |
| SRT5 SRTAS050001 |
1500 | M52 | SRTAS050012 | 80 | 5,0 | 100,03 | 175,5 | 148 | 120 | 248 | 63 | 52 | 115 | 13,8 |
| M56 | SRTAS050013 | 85 | 5.5 | 100,03 | 175,5 | 154 | 138 | 258 | 70 | 58 | 119,1 | 13,8 | ||
| M60 | SRTAS050015 | 90 | 5.5 | 100,03 | 175,5 | 161 | 138 | 262 | 70 | 58 | 122 | 13,8 | ||
| M64 | SRTAS050016 | 95 | 6,0 | 100,03 | 175,5 | 161 | 153 | 273 | 76 | 63 | 132,3 | 13,8 | ||
| M68 | SRTAS050018 | 100 | 6,0 | 100,03 | 175,5 | 161 | 153 | 283 | 76 | 63 | 135 | 13,8 | ||
| M70 | SRTAS050020 | 103 | 6,0 | 100,03 | 175,5 | 161 | 153 | 287 | 76 | 63 | 135,2 | 13,8 | ||
| Imperial Modeller - İnç Ölçülü Saplama Gerdirmeler | ||||||||||||||
| in | Adaptör No. | in | in | in² | in | in | in | in | in | in | in | lb | ||
| 2'' | SRTAS050004 | 3.1/8" | 0,125 | 15,504 | 6,9 | 5,8 | 4,7 | 9,7 | 2,5 | 2 | 4,5 | 30,4 | ||
| 2.1/4'' | SRTAS050006 | 3.1/2" | 0,125 | 15,504 | 6,9 | 6,1 | 5,4 | 10,2 | 2,8 | 2,3 | 4,8 | 30,4 | ||
| 2.1/2'' | SRTAS050008 | 3.7/8" | 0,125 | 15,504 | 6,9 | 6,3 | 6 | 10,2 | 3 | 2,5 | 5,3 | 30,4 | ||
| 2.3/4'' | SRTAS050010 | 4.1/4" | 0,125 | 15,504 | 6,9 | 6,6 | 6,1 | 11.2 | 3,2 | 2,8 | 5,6 | 30,4 | ||
Neden SPX SRT Serisi Yay Dönüşlü Hidrolik Saplama Gerdirmeler Tercih Sebebidir?
SPX SRT tip saplama gerdirmeler yay geri dönüşlü hidrolik kriko sistemine sahiptir. İşlem bitip basınç düştüğünde piston, kriko içindeki yay marifetiyle gövdedeki yuvasına geri döner. Kullanıcının pistonu el ile iterek yuvasına sokmak zorunda kalmaz. Bu özellik işlem süresini azaltırken, iş güvenliğini artırır.
Strok Göstergesi
Hidrolik saplama gerdirmeler 10 mm gibi düşük stroklu hidrolik krikolardır. SRT model saplama gerdirmelerde maksimum strok göstergesi bulunur. Kullanıcı strokun maksimum seviyeye ulaştığını kolayca takip edebilir. Strok aşımı durumunda hidrolik kriko içinden yağı dışarıya tahliye eder. Hidrolik sistem maksimum strokun aşılarak, pistonun yuvasından çıkmasına engel olur.
Krikoda Kapak Sistemi
SRT tip hidrolik gerdirme krikoları kapak sistemi ile donatılmışlardır. Bu sistem, pistonun gövdeden çıkmasına engel olur. Gövdeden ayrılan pistonu yuvasına yeniden oturtmak hem zordur hem de hasar göreceği için keçe takımını değiştirmek gerekir.
Yüksek Basınç Kontrol Valfi
SPX SRT tip saplama gerdirmeler aşırı basınç tahliye valfi ile donatılmıştır. Bu valf krikoya kapasitesinin üzerinde bir basınç uygulandığında devreye girer ve piston içine yağı tahliye eder. SRT hidrolik gerdirmeler öngörülen 1500 basıncın üzerine çıkmazlar.
Uluslararası Standartlara Uygunluk
SRT tip saplama gerdirmelerin ölçüleri DIN-EN ANSI B16.5 /BS1560 / API flanşlarına uygun şekilde tasarlanmıştır.
Hidrolik Saplama Gerdirmelerin Kullanım Alanları;
- Petrol ve doğalgaz flanş bağlantılarında
- Isı eşanjörlerinin sökülüp takılmasında
- Basınçlı kapların ve kazanların montajında
- Değiştirme kapakları ve nozulların montajında
- Basınçlı kazan besleme pompalarında
- Imalat makinelerinin montaj ve demontajında
- Vinç, iş makinası, ağir sanayı makinalarının imalatında
